磁三分量技术研发
磁通门无人机磁测系统 高精度井中三分量磁测系统 |
01基本情况
以通用轻型无人机为飞行平台，搭载经过适应性改造的磁通门航磁系统，对特定区域进行磁场测量，获取工作区磁测数据资料。通过资料处理、反演和解释，达到勘探目标。磁通门航磁系统采用新型国产磁通门传感器，通过三分量磁测校正技术来提高磁测精度（磁测精度优于5nT），具有可用、好用和实用的特点。
磁通门无人机航磁系统已经完成国内外勘探项目十余项，超过20000测线千米。
磁测范围：100000nT
系统噪声：≤20pT/√Hz@1Hz
磁测精度：<5nT（重复线检查）
输出频率：10Hz
GPS定位精度：<2m
激光雷达测距范围：<180m
数据记录器内存容量：8G
数据记录器存储容量：32G
数据传输方式：无线传输
供电电压：18～24V
总功耗：<10W
重量：<1.3kg

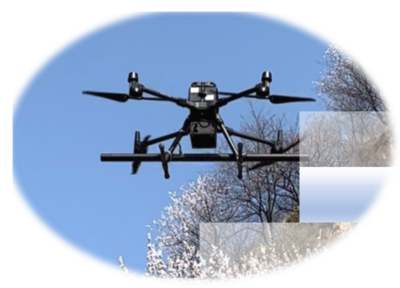

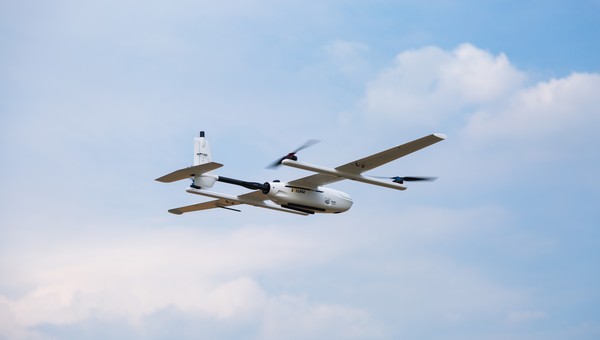

无人机
磁通门航磁系统
02技术特点
精度高，磁测精度优于5nT；成本低，效率高、适应范围广；仿地飞行，增强磁异常探测能力；无信号失锁问题，可在低磁纬度地区使用；系统性能稳定、不易损坏、维修周期短。具有可用、好用和实用的特点。
基于自主创新三分量磁测校正技术研制的磁通门无人机航磁系统，有别于国内大部分采用进口光泵/磁通门传感器研制的无人机航磁系统。
03勘探应用
磁通门无人机航磁探测技术应用于绿地项目勘查，可快速了解工作区岩体及构造展布等基础地质信息；金属矿产、油气资源及环境治理等中大比例尺磁法勘探；人力无法涉足的特殊景观区（如森林、湿地、荒漠戈壁、高海拔、深切割及高寒冻土等）高精度磁法勘探；小比例尺航磁异常的查证。
无人机航磁系统近2年完成塞尔维亚Timok成矿带、坦桑尼亚金矿、紫金山金铜矿、巨龙铜矿、上宫金矿、中条山金矿等紫金矿业集团内外、国内外勘查项目10余项，累计超20000测线千米；销售系统多套。仪器设备性能稳定、应用成效显著。
1. 基于磁通门无人机航磁系统实施的“勘查区快速评价新技术应用示范（磁通门无人机航磁）”，验收获优秀。
2. 克服高原、深切割等诸多问题与挑战，首次成功实施超5000m高海拔地区1∶1万大比例尺低空航磁测量100余平方千米，获取高质量磁测数据，磁异常形态与地质构造格架大体对应，圈定斑岩型、矽卡岩型找矿靶区多处。

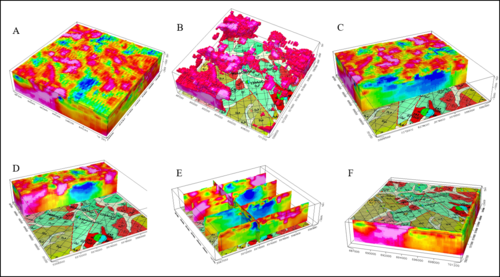

3. 实施境内外棕地、绿地项目1∶1万大比例尺低空航磁测量多项，识别出区内不规则环形分布的矿致磁异常、带状展布多条BIF建造、构造带，为区内金属矿找矿勘探提供了重要支持。构造蚀变岩型金矿航磁测量与三维反演模型

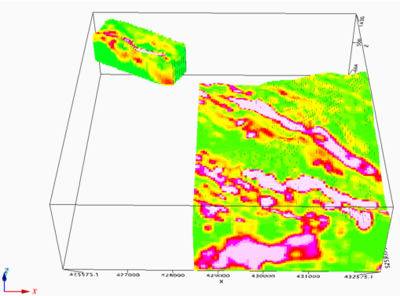

火山岩型铁矿航磁测量与三维反演模型

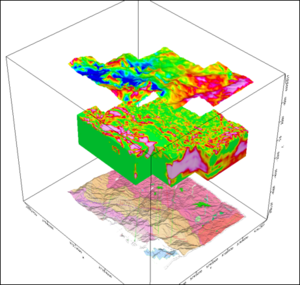

斑岩型铜矿航磁测量与三维反演模型
01基本情况

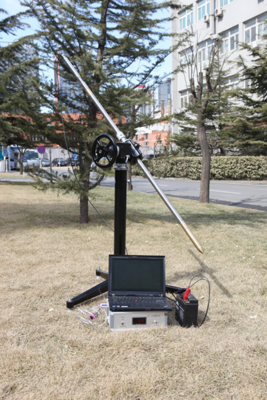

自主研制高精度井中三分量磁测系统（型号：JSC-G-21），仪器精度优于5nT，适用井深可超2000m。
既可增强现有井中磁测勘探能力，充分有效利用钻探成果，发现钻孔深部、边部隐伏矿体；亦可与地面、航空磁测数据进行全空间三维反演，提高异常体定位的准确性。
磁测范围：±100000nT
仪器精度：＜5nT
倾角：±0.05°（无磁井壁）
方位：±0.5°（无磁井壁，倾角<80°）
测井深：2km
02技术特点
精度高，仪器精度优于5nT；应用范围广，不仅用于强磁性矿体找矿，也可应用于伴生弱磁异常的有色金属、贵金属等矿种间接找矿；异常源定位准确，可解决矿山深部和隐伏矿体精细定位技术难题；系统性能稳定、不易损坏、维修周期短。
03勘探应用

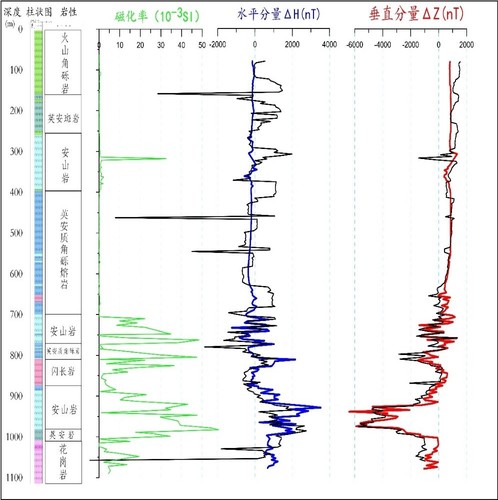

寻找钻孔深、边部隐伏的强、弱磁异常体（矿化体）；验证地磁异常源性质和埋深；指导钻进工程，提高见矿命中率；通过三维反演确定矿体空间赋存状态（产状与走向）；钻孔参数测量（倾角、方位等）；联合面积性磁测异常进行三维反演，抑制多解性，提高解释准确性；多井联测反演计算储量等方面。

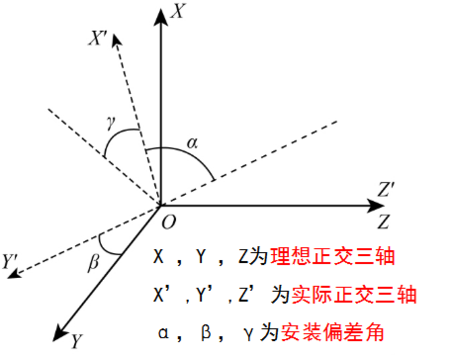

基于自主创新三分量磁测校正技术，破解磁通门传感器三轴正交难题，成功研制高精度井中三分量磁测系统。
HSE
绿色勘查技术
可替代地面磁测
形成了一套安全施工、自动避障、仿地飞行等企业内部操作规程
交流咨询
专家顾问团队
以领先的技术和前瞻的战略视角，为客户提供最佳的解决方案
核心技术

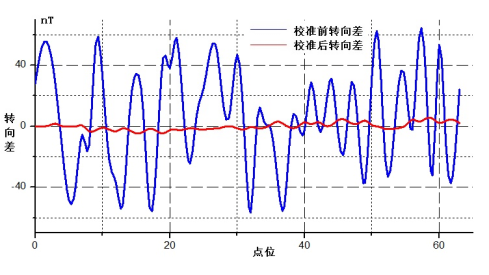

三分量磁测校正技术
自主研制
技术服务
执行团队经验丰富技术娴熟
协调和快速响应，提供全方位服务
销售服务
专业化售后培训
便捷的包修换新保险服务，解决推广使用的财产损失风险和返修期长的问题
|
|
