震旦三维激电系统(震旦系统)系紫金矿业(紫金物探)自主研发的三维激电探测系统,可广泛应用于棕、绿地金属矿找矿勘探激电法测量中,特别是可在干扰矿山实现大深度激电探测。
接收机
高精度、便携式、智能化、稳定性高
发射机
大功率、集成化、系列化
三维反演
电阻率和极化率三维分布形态
细节清晰、分辨率高

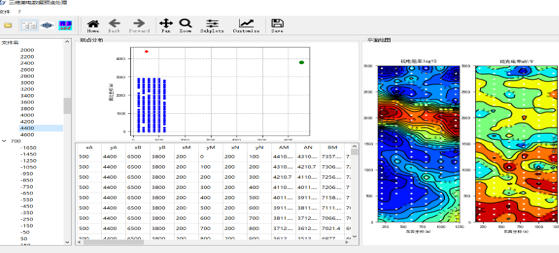

数据处理软件
数据分析与整理、一键成图
01基本情况
       三维激电探测技术是在常规激电的基础上发展而来,常规激电因受发射功率、接收精度、采集方式等制约,抗干扰能力弱,勘探深度浅。

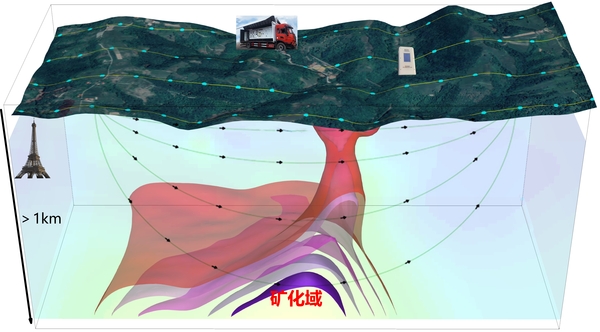

       三维激电探测技术(震旦系统)应用大功率(最大可达180kW)发射机,配套200~400台智能化高精度激电接收机,具有发射功率大、接收精度高、抗干扰能力强等优势;探测异常源定位准、勘探深度大系常规激电探测深度的2~3倍以上,有效探测深度达1000~1500m。

       三维激电探测技术系未来金属矿找矿勘探新质生产力重要发展方向之一,可实施三维激电探测的震旦系统研发与勘探应用前景广阔。

震旦系统培育发展新质生产力
02装备性能
发射系统大功率、系列化
发射系统发射机功率30~180kW
最大输出电压2000V且连续可调
最大输出电流30/60/120A

技术参数

最大功率/KW

最大电压/V

最大电流/A

系列震旦系统发射机

1801500120
60200030
30100030

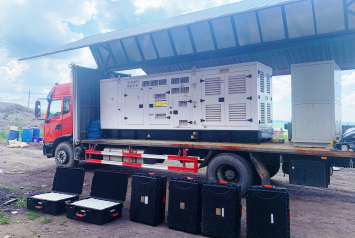

180kW大功率激电发射机
60kW大功率激电发射机

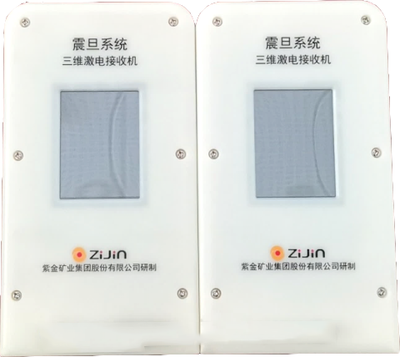

接收机高精度 便携式 智能化 稳定性高
      阵列式三维激电采集系统采用自主研制200~400台分布式三维激电接收机。接收机采用分布式单、双通道设计,精度;系统噪声小,量程为15V时系统噪声在20μV,确保弱信号的提取;接收机轻便,平板大小,重量仅为800g;多机联动、一键操作,全波形时间序列数据可28小时不间断连续自动采集,无需技术人员操作与值守;自主编写数据处理软件,海量数据实时监测和自动提取

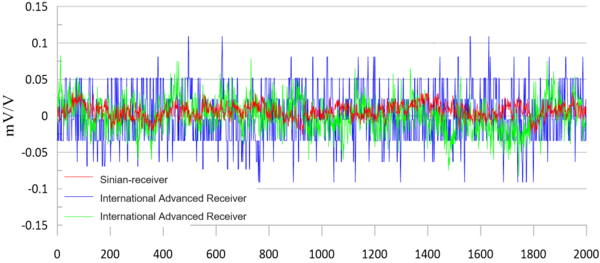

系统噪声对比图:震旦系统接收机优于同类产品接收机
01发射机
发射功率
根据应用需求,装备30-180kW 不同功率的发射机
 最大输出电压2000V
 最大输出电流120A
抗干扰能力强
非常规数据采集方式  采用全波形信号采集,便于干扰识别与剔除
 内置硬件滤波,有效提高数据质量
勘探深度
收发距大、信噪比高,有效探测深度大
常规激电探测深度的2~3
工作效率高
常规激电中梯、测深的数倍乃至十倍以上
接收精度
系统噪声低
 仪器轻便、智能,操作门槛低
能快速实现几百台仪器的快速部署
异常源定位 阵列式三维发射与信号采集,获取海量数据
提高分辨率
减少多解性
04勘探效果
02接收机
03工作模式
06作业效率
05勘探效果
03技术特点
震旦系统优势
04勘探应用
3年国内外超12个矿区勘探应用,应用场景优势
3年基本商业化,企业科技创新主体优势
工作方式及部署,仍在探索
研发与应用、硬件与软件开发于一体
自主研发并不断升级改造

      震旦系统可广泛应用于深部矿产勘查,特别是人文干扰较强的老矿山及深边部勘探大面积、大极距激电中梯,二维、三维激电测深,

井-地、坑-地等多方式观测

      可适用于草原、森林、荒漠戈壁景观区,工作区应具备相应的车辆通行条件。发射系统工作时位置固定,车辆及发电机排放标准符合国标,对环境扰动较小。

勘探深度1000-1500米
斑岩型、VMS型等与硫化物关系密切的金属矿成效显著
低硫化物含量构造蚀变岩型金矿深部勘探取得突破

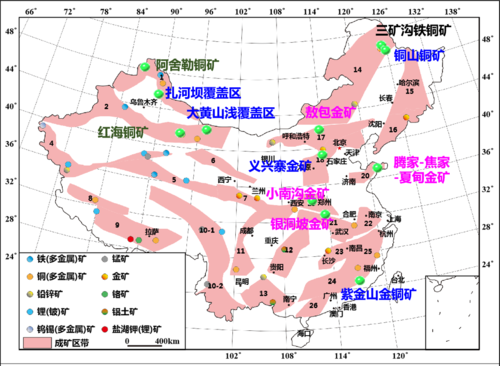

       自2021年10月以来,应用震旦系统在铜山铜矿、义兴寨金矿、阿舍勒铜锌矿、佩吉铜矿、腾家金矿、小南沟金矿、中条山金矿等超12个紫金矿业集团内外、国内外矿区开展勘探应用,成效显著。

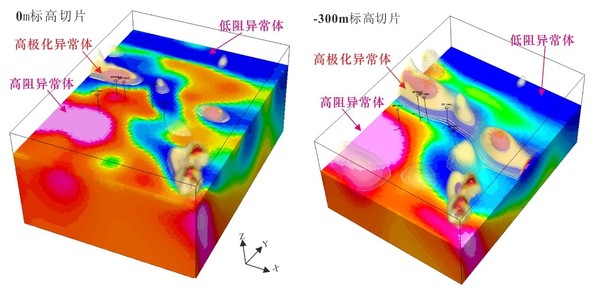

       1. 斑岩型、VMS型等与硫化物关系密切的金属矿床,开展三维激电勘探,获取清晰的电阻率、极化率三维模型,与地质构造格架、矿化蚀变带空间位置相对应,并与钻探验证结果相一致,有效勘探深度达1000~1500米
       2. 多个棕地、绿地项目开展大功率大极距激电中梯测量相较传统方式激电中梯扫面,作业效率和应用效果显著提升,圈定高极化、中低阻异常带与构造矿化蚀变带空间位置相吻合
       3. 在产矿山强干扰环境下实施二维激电测深,有效勘探深度超800米,反演高极化、中低阻异常体与成矿地质体空间位置相对应;建立的地质-地球物理找矿预测模型,指导区带内工作程度高地段实现找矿新发现
       4. 胶东金矿带内实施井-地激电测量,探获第二找矿空间(深度大于1500m)相对富硫化物地质体引起高极化异常体空间展布范围,显著扩大了金找矿空间
       5. 基于震旦系统大功率大电压发射、时间域全波形连续采集的优势,破解覆盖区电磁耦合现象制约激电法勘探深度的难题,为新一轮找矿突破进军覆盖区扩大找矿空间提供技术支撑
